01

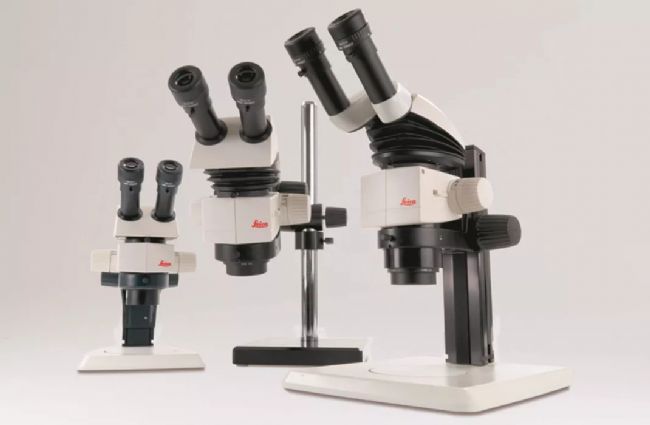

 “S系列(Greenough)" 體式顯微鏡

它是由光軸成10°/12°夾角（稱為體視角）的一對低倍光學顯微鏡構成

• 格林諾夫光路

• 結構設計緊湊

• 工作距離較長

• 所有鏡片以光軸堆中

• 中心部分光學質量佳

徠卡S9系列：10°/12°中央光路采用優秀的光學校正技術的格林諾夫系統，從主光路到物鏡*復消色差校正

02

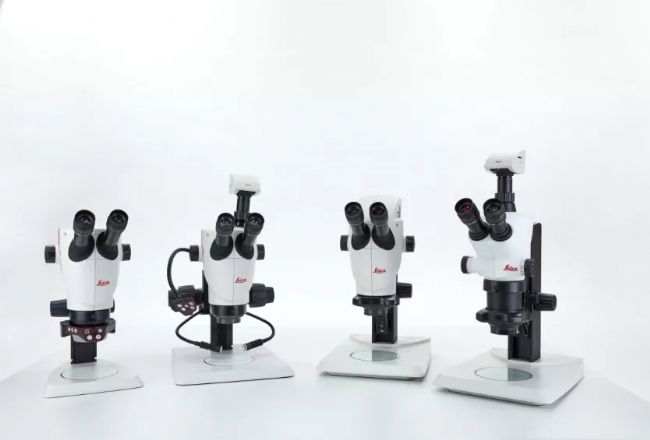

“M系列" 體式顯微鏡

是一個“望遠放大光學系統"更多的提高分辨率

平行光路

• 平行光路

• 所有光通過主物鏡，形成平行光路

• 便于添加光學部件，便于模塊化升級

• 工作距離相對較短

• 整個視野連續變化清晰

徠卡M系列：模塊化 M 系列體視顯微鏡可根據需要量身定制，擴展到智能成像系統中。

常規立體顯微鏡

M50   M60   M80

研究級立體顯微鏡

M125C   M165C   M205C/A

★高倍復合顯微鏡：★

1、物鏡在樣品上方，由上向下觀察試樣被觀察面的顯微鏡，被歸為正置式金相顯微鏡；

2、反之，物鏡在樣品下方，由下向上觀察試樣被觀察面的顯微鏡，被歸為倒置式金相顯微鏡。

正置式金相顯微鏡的特點

• 試樣被觀察面向上放置。

• 試樣被觀察面必須與底面平行，才能保證與物鏡光軸垂直。

• 試樣被觀察面向上，不易損傷。

• 操作方便，適用于快速檢驗。

• 試樣受高度等幾何形狀的限制。

• 照相時對整機的防震要求高。

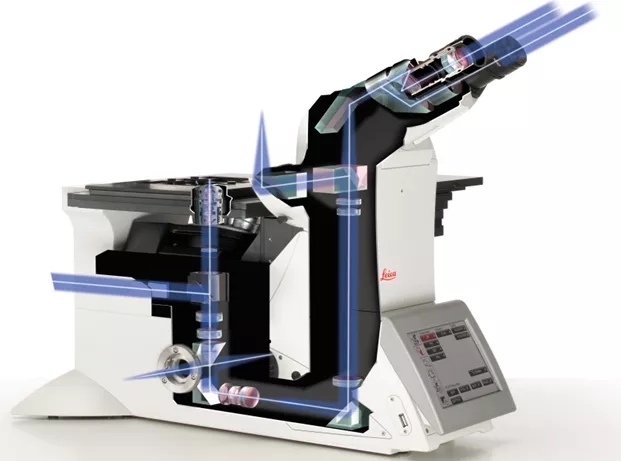

倒置式金相顯微鏡的特點

• 試樣被觀察面向下放置。

• 試樣被觀察面始終與物鏡光軸垂直。

• 由于試樣被觀察面向下放置，與載物臺表面貼合，易損傷。

• 手動轉換物鏡不方便，操作不迅速，不適宜快速檢驗。

• 試樣不受高度等幾何形狀的限制。

• 攝影一般與底座相連，防震性能好。

金相顯微鏡由于發展的需要，向著高質量、多性能、多用途方向發展，按其性能參數用途可分為初級型、中級型、高級型三類。

• 初級型金相顯微鏡：可作明場觀察和影像記錄，結構簡單、體積小，主要供工廠及學校金相實驗室作一般金相組織分析之用，一般為純手動操作。

• 中級型金相顯微鏡：能作明場、暗場、偏光觀察和影像記錄，主要供工廠及大專院校作金相分析之用，有時要配置高溫熱臺和顯微硬度測試等附加功能，目前一般為半自動（電動）操作。

• 高級型金相顯微鏡：具有明場、暗場、偏光、微分干涉相襯等觀察功能和影像記錄、顯微硬度測試等功能，供大中型工廠和高等院校及研究部門作金相研究用，通常在通過影像記錄裝置得到顯微鏡下的影像后，還要進行圖像分析等定量分析工作，這要求顯微鏡、數碼照相和計算機等系統都是通過軟件來進行全自動操作。

此外，除了傳統體式顯微鏡和金相顯微鏡，近些年還有全新的視頻顯微鏡孕育而生，無傳統目鏡的設計使得外觀更時尚，同時也兼?zhèn)涓训男阅?，例如：更大的視野，超大變倍比，更高的分辨率以及色彩還原等等都是是視頻顯微鏡的優點。
